Elementos de una locomotora a vapor

Yo, junto a la Tipo 70, "Mikado", N°708. San Rosendo, septiembre de 2007.

Para mucha gente, el cómo funciona una locomotora a vapor es un misterio. Especialmente para quienes no crecieron en el ambiente ferroviario, o las actuales "nuevas generaciones", que ni siquiera saben de lo vital que era el abastecimiento de agua para que estuviera operativa, o con qué combustible se alimentaba al fuego del fogón.

En la estación de Victoria, el día domingo 15 de febrero de 2009, entre los curiosos que conversaban con el maquinista de la locomotora número 820 del turístico Tren de la Araucanía, había personas que querían saber cómo "se hacía partir a la locomotora", algo así como "dónde está la llave de arranque del motor" (¡¡¿¿???!!!!); o para qué era el carbón que se transportaba en el ténder... ¡Cuánta información se ha perdido con el transcurrir de los años! El viejo maquinista tenía que explicar que el carbón se quemaba en el fogón para producir calor, que hace hervir el agua en la caldera y que allí se producía vapor, el que era ocupado para mover unos pistones dentro de unos cilindros, los que empujaban a las bielas, las que finalmente impulsaban a las ruedas motrices. Creo que muchas mentes no pudieron comprender cabalmente este proceso físico y mecánico...

Urgueteando en internet encontré la descripción de las partes de una locomotora a vapor. Aunque la imagen muestra a una del tipo de disposición de ruedas 2-6-2, ella, en general, tiene las mismas partes y elementos de una de mayor tamaño. Para quienes deseen conocer los elementos de una locomotoa a vapor, aquí les dejo los datos:

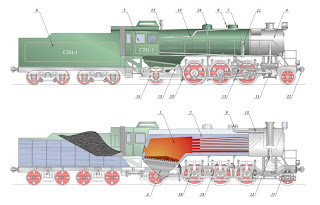

Elementos de una locomotora de vapor

1. Hogar (fogón); 2. Cenicero; 3. Agua (interior de la caldera); 4. Caja de humos; 5. Cabina; 6. Ténder; 7. Domo del vapor; 8. Válvula de seguridad; 9. Regulador; 10. Cabecera del recalentador en el conducto principal del vapor; 11. Pistón; 12. Tobera de salida del vapor; 13. Mecanismo de accionamiento de la distribución; 14. Palanca de accionamiento del regulador; 15. Bastidor; 16. Bisel posterior; 17. Bisel anterior; 18. Cojinete y eje de rueda motriz; 19. Ballesta; 20. Zapata de freno; 21. Bomba para el freno de aire; 22. Tope; 23. Silbato; 24. Domo arenero.
